HNC-808DiT-17B车床数控系统

车床数控装置

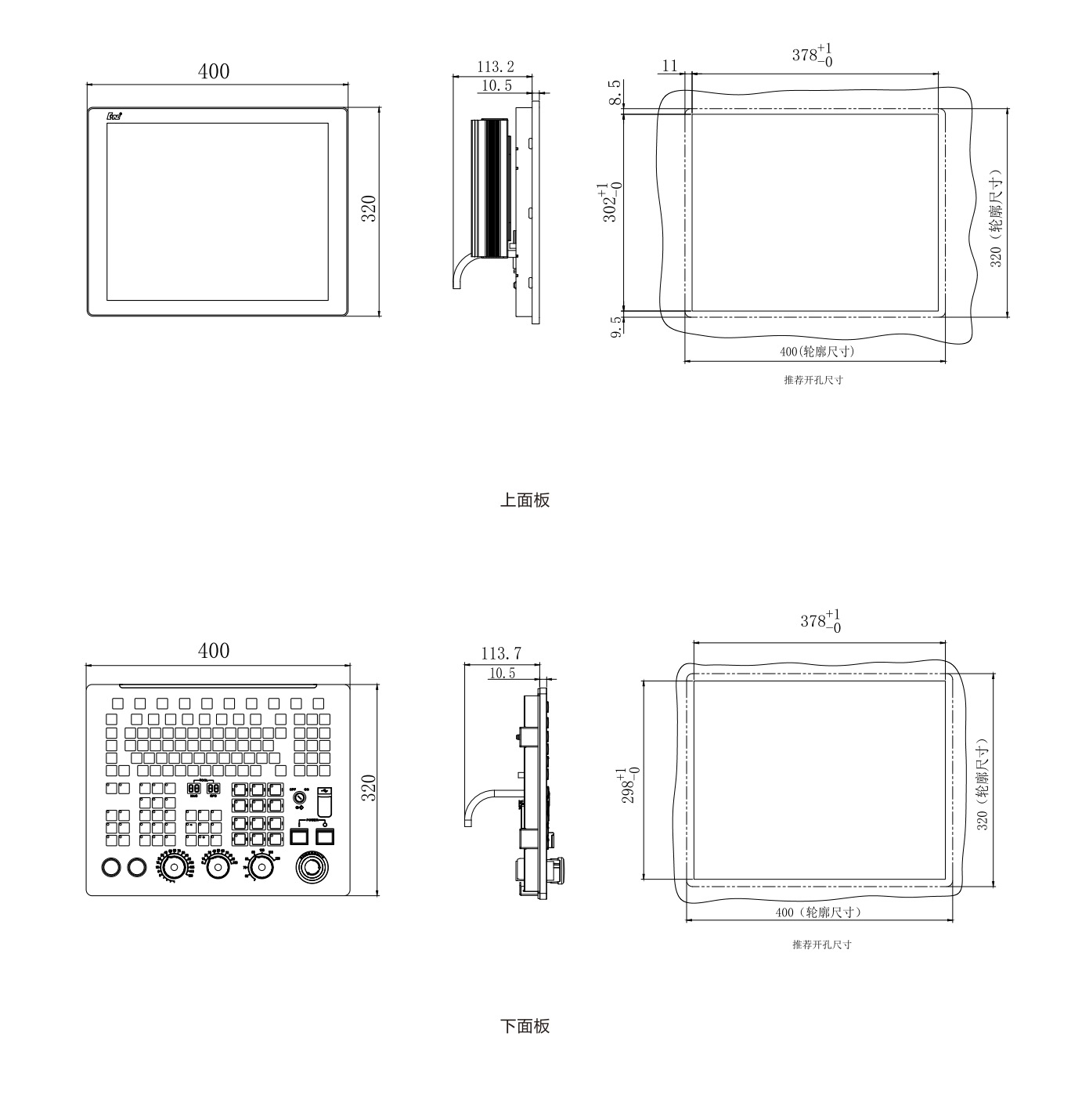

HNC-808DiT-17B车床数控系统是基于成熟的CA888型数控系统平台，为总线式数控装置，产品不变靠得住，属8型系列数控装置的中高端产品；选取全铝合金表框，造型简洁风雅；选取新平台软件，定造化的软件开发越发轻便快捷；MCP面板分体式结构，？榛杓，可支持客造化；支持NCUC及EtherCat总线式远程I/O单元，集成手持单元；选取LED液晶显示屏17寸屏。

使用注明下载

产品特点

Features

产品参数

Product parameters

项目	规格	HNC-808	HNC-818
项目	规格	T	T
系统节造规格
通路数（加工通路）	标配	1	1
通路数（加工通路）	最大	1	4
通路数（自动化通路）	标配	1	1
通路数（自动化通路）	最大	1	1
主轴/通路	标配	1	1
主轴/通路	最大	3	4
进给轴/通路	标配	2	2
进给轴/通路	最大	4	4
最大联动轴数/通路		3	4
最大支持输入／输出点数		128/128	2048/2048
最幼输入单元	mm deg inch	10-5●	10-5?●
最幼输入单元	mm deg inch	10-5●	10-5?●
数控装置硬件接口
显示单元尺寸	/	10.4”/12.1”/15”彩显	10.4/12.1”/15”/17”彩显
显示单元分辨率		800×600/1024×768	800×600/1024×768/1024×768/1280×1024
现场总线接口	MCUC总线	●	●
	EtherCAT总线	●	●
	M3总线	★	★
USB接口		●	●
以太网接口		●	●
IO单元硬件接口
主轴节造与编码器接口	分辨率：12位	●	●
	输出电压：DA 0~10V或-10V~+10V
	方波差分接管
用户I/O	最多可扩大到4096/4096	●	●
RS232/485接口		★	★
MODBUS（TCP/IP）		●	●
面板手持单元	手摇脉冲产生器（TTL电平输入）	★	★
	坐标轴选择
	倍率选择
	垂危终场按钮
	手持使能按钮
输入端子板	支持NPN和PNP型开关量	★	★
输出端子板	支持NPN和PNP型开关量	★	★
运行操作
自动运行		●	●
单段运行		●	●
手动运行		●	●
增量运行		●	●
MDI运行		●	●
编纂运行		●	●
沉运行		●	●
空运行		●	●
返回参考点		●	●
机床锁住		●	●
急停		●	●
超程		●	●
基础G指令职能
暂停	G04	●	●
公造/英造输入	G20/G21	●	●
跳转	G31	●	●
返回参考点	G28	●	●
从参考点返回	G29	●	●
第2、3、4参考点返回	G30	●	●
前瞻节造	G08	●	●
虚轴指定	G07	●	●
插补职能
纳米插补		―	―
快移定位	G00（线性插补方式）	●	●
单向定位	G60	●	●
正确终场方式	G61	●	●
切削方式	G64	●	●
正确终场	G09	●	●
线性插补	G01	●	●
圆弧插补	G02/G03（三个坐标平面）	●	●
三维圆弧插补	G02.4	―	―
极坐标插补	G12/G13	★	●
圆柱面插补	G07.1	★	●
螺旋线插补	两轴圆弧插补与第三轴线性插补	―	―
螺纹切削	G32/G33	●	●
多头螺纹切削	G32/G33	●	●
变导程螺纹切削	G32/G33	●	●
圆弧螺纹切削	G35.2/G35.3	●	●
攻丝切削	G84	●	●
变频主轴追随攻丝	G84	●	●
抛物线插补	G07.2/G07.3	●	●
椭圆插补	G06.2/G06.3	●	●
进给职能
快移进给速度	最大999999mm/min	●	●
每分钟进给	G94	●	●
每转进给	G95	●	●
反比功夫进给	G93	●	●
JOG倍率	0～120%（200%）	●	●
高速高精节造职能
高速高精等级参数设定	G05.1P0-P9	●	●
高速高精V2.0	MOVSPACEON/MOVSPACEOFF	―	―
轨迹匀顺职能		―	―
S形加减速节造		●	●
插补前滑润		★	★
插补后滑润		●	●
前馈节造		●	●
圆弧半径速度钳造		●	●
法式输入
最大编程尺寸	±8位数（±21474.000mm）	●	●
法式号		32个字符
法式段号	N号+10位数	●	●
绝对/增量编程	G90/G91	●	●
直径/半径编程	G36/G37	●	●
平面选择	G17/G18/G19	●	●
旋转轴编程		●	●
旋转轴循环职能		●	●
极坐标编程输入	G15/G16	●	●
部门工件坐标系	G52	●	●
工件坐标系选择	G54～G59	●	●
机床坐标系	G53	●	●
设定工件坐标系	G92	●	●
扩大工件坐标系	G54.1～G54.60共计60个	●	●
角度编程输入		●	●
倒角/倒圆输入		●	●
可编程数据输入	G10/G11	●	●
子法式挪用	允许嵌套9层	●	●
用户宏法式		●	●
宏法式部门变量	#0～#49（当前通路）	●	●
宏法式全局变量	#50～#199（当前通路）	●	●
非模态挪用子法式	G65	●	●
坐标系旋转	G68/G69	●	●
缩放	G50/G51	●	●
镜像	G24/G25	●	●
跳段指令		●	●
对话式编程输入		●	●
自由概括编程		●	●
向导编程职能(通用)		●	●
通用铣削DXF编程		―	―
密封圈加工工艺卡编程		―	―
异形密封圈DXF编程		―	―
法式编纂操作
法式存储容量		8G	8G
法式存储容量		8G	8G
法式前台编纂		●	●
法式后盾编纂		●	●
法式；		●	●
法式索引		●	●
工艺循环
钻孔循环	G73：高速深孔加工	―	―
	G74：反扑丝循环	―	―
	G76：精镗循环	―	―
	G81：中心钻孔循环	―	―
	G83：深孔加工循环	―	―
	G84：攻丝循环	―	―
	G85、G86、G89：镗孔循环	―	―
	G87：反镗循环	―	―
	G88：手镗循环	―	―
钻孔形状循环	G70：圆周钻孔	―	―
	G71：圆弧钻孔	―	―
	G78：角度直线钻孔	―	―
	G79：栅格棋盘钻孔	―	―
铣削循环	G181：圆弧槽（类型1）	―	―
	G182：圆弧槽（类型2）	―	―
	G183：圆周槽	―	―
	G184：矩形凹槽	―	―
	G185：圆形凹槽	―	―
	G186：端面铣削	―	―
	G188：矩形凸台	―	―
	G189：圆形凸台	―	―
单一车削循环	G80：内（表）径切削	●	●
	G81：端面切削	●	●
	G82：螺纹切削	●	●
	G74：端面深孔钻加工	●	●
	G75：表径切槽	●	●
复杂车削循环	G71：内（表）径粗车复合循环	●	●
	G72：端面粗车复合循环	●	●
	G73：关合车削复合循环	●	●
	G76：螺纹切削复合循环	●	●
单一磨削循环	G76：纵磨循环	―	―
	G77：切入磨循环	―	―
	G79：砂轮表径建整循环	―	―
	G80：量仪端面定位循环	―	―
	G81：砂轮端面建整循环	―	―
复杂磨削工艺循环	G1900：表圆磨削循环	―	―
复杂磨削工艺循环	G1920：平面磨削循环	―	―
用户自界说循环	G1000-G1999	●	●
丈量职能
自动工件丈量（雷尼绍）		―	―
工件丈量		●	●
刀具丈量		●	●
辅助/主轴职能
辅助M代码职能	M+3位数	●	●
辅助职能分组		●	●
MST锁住		●	●
单行多个M代码	最多同时指定4个	●	●
手轮中断		●	●
手轮试切		●	●
肆意走运行		●	●
断点运行		―	―
空间；で	提供工件和刀具；	★	●
浮动零点	手动设置参考点	―	●
主轴转速节造	S+6位数	●	●
主轴转速倍率	0～120%	●	●
主轴速度颠簸检测		●	●
双主轴同步节造	G159/G160	★	●
轴耦合节造	G118/G119	●	●
主轴定向		●	●
主轴定位		●	●
主轴自动换档职能		●	●
C/S切换	CTOS STOC	●	●
圆周速度恒定节造	G96/G97	●	●
刚性攻丝	G84	●	●
攻丝回退		―	―
多轴多通路职能
五轴RTCP	G43.4/G43.5	―	―
定向加工	G68.2/G68.3	―	―
五轴恒进给	G94.6P#	―	―
多组RTCP参数切换	G145	―	―
法向进退刀	G53.3/G53.4	―	―
进给速度自适应	G115L17P1/G115L17P0	―	―
五轴3D刀具赔偿	G41.4/G42.4	―	―
RTCP参数自动标定		―	―
五轴工件丈量		―	―
五轴刀具丈量		―	―
五轴工件坐标系找正		―	―
动态防碰撞		―	―
负载自适应		―	―
附件头赔偿		―	―
个性系车削刀具半径赔偿	G41/G42	―	―
个性系车削	G68.8/G69.8	―	―
车刀刀尖方向变换		―	―
联动车削	G43.8/G43.9	―	―
智能断屑	G153/G154	―	―
动态轴开释/捕获	G101/G102	★	●
通路间同步期待	G104	★	●
双通路同步节造职能	G118	★	●
双通路混合节造职能	GETD	★	●
双通路沉叠节造职能	G148	★	●
指令通路加载法式	G103	―	―
指令通路加载法式运行	G103.1	―	―
龙门轴同步		―	―
多主轴节造		●	●
四轴分度轴节造		★	●
多Z轴刀尖同步节造		―	―
电子齿轮箱	G146	●	●
倾斜轴节造		●	●
切向追随		―	―
智能化职能
优速铣职能		―	―
智优曲面加工职能		―	―
智能沉叠职能		―	―
智能刚性攻丝职能		―	―
自适应进给职能		★	★
铁人三项健全保险职能		●	●
机床全行程负荷图职能		●	●
故障录像职能		●	●
磨床量仪职能（CA88）		―	―
车床断屑加工职能	G152	★	●
车床SVE职能		★	●
车床自动对刀仪职能（两轴）		●	●
螺纹建复		★	●
变速车螺纹		★	●
刀具职能/刀具赔偿职能
刀具职能	T+4位数/T+六位数	●	●
刀具赔偿个数		100	500
刀具半径赔偿	G40/G41/G42	●	●
（C型刀补）	G40/G41/G42	●	●
刀具磨损赔偿		●	●
刀具长度赔偿	G49/G43/G44	●	●
刀具治理职能		―	―
刀库治理职能		―	―
刀具寿命治理		●	●
空间长度赔偿		―	―
个性坐标系		―	―
刀具轴向节造	G53.1/G53.2/G53.5	―	―
大幼刀治理职能		―	―
姊妹刀职能		★	●
3D追随赔偿		―	―
精度赔偿
反向间隙赔偿		●	●
螺距误差赔偿		●	●
垂直度赔偿职能		★	●
直线度赔偿职能		★	●
双向螺距误差赔偿职能		●	●
螺补文件导入自动赔偿职能		●	●
无传感器热误差赔偿职能		●	★
有传感器热误差赔偿职能		★	★
过象限突跳赔偿职能		●	●
挠度误差赔偿		―	★
三轴空间误差赔偿		―	★
五轴空间误差赔偿		―	―
设置/显示
CNC状态显示		●	●
时钟显示		●	●
当前地位显示		●	●
参数设定		●	●
报警显示		●	●
故障汗青纪录		●	●
操作汗青纪录		●	●
加工信息显示	工作功夫、加工零件数等信息统计	●	●
进给速度显示	F值显示	●	●
主轴转速显示	S值显示	●	●
T代码显示		●	●
当前法式蹊径显示		●	●
梯形图编纂软件		●	●
梯形图在线批改		●	●
梯形图在线监控		●	●
法式预览显示		●	●
伺服调整界面		●	●
多说话支持	简体中文	●	●
	英文	★	★
	俄文	★	★
多级数据权限治理		●	●
在线援手		●	●
示波器监控画面	实时采样输出	●	●
表部输入/输出监控显示		●	●
宏变量监控		●	●
内部数据监控	内部寄放器等数据显示	●	●
多通路结合显示		―	●
数据导入/导出	参数、PLC等文件载入或导出	●	●
职能升级注册		●	●
支持编码器反馈
增量式TTL方波		●	●
增量式正余弦1Vpp		●	●
增量式距离码正余弦1Vpp		★	●
EnDat和谈		★	●
Hiperface和谈		★	●
TAMAGAWA和谈		●	●
BISS和谈		●	●
全关环	支持第二码盘反馈	―	―
网络与自动化
NC-Link		●	●
iNC-Cloud		●	●
